ピストンリングアセンブリ

2025,08,01

ピストンリングアセンブリは、ピストンの頭にあるエンジンピストンアセンブリの重要な部分であり、シリンダー壁と直接接触しています。その主な機能は、燃焼室を密封し、オイル潤滑を調節し、熱を伝導することです。以下は、ピストンリングアセンブリに関する詳細な紹介です。

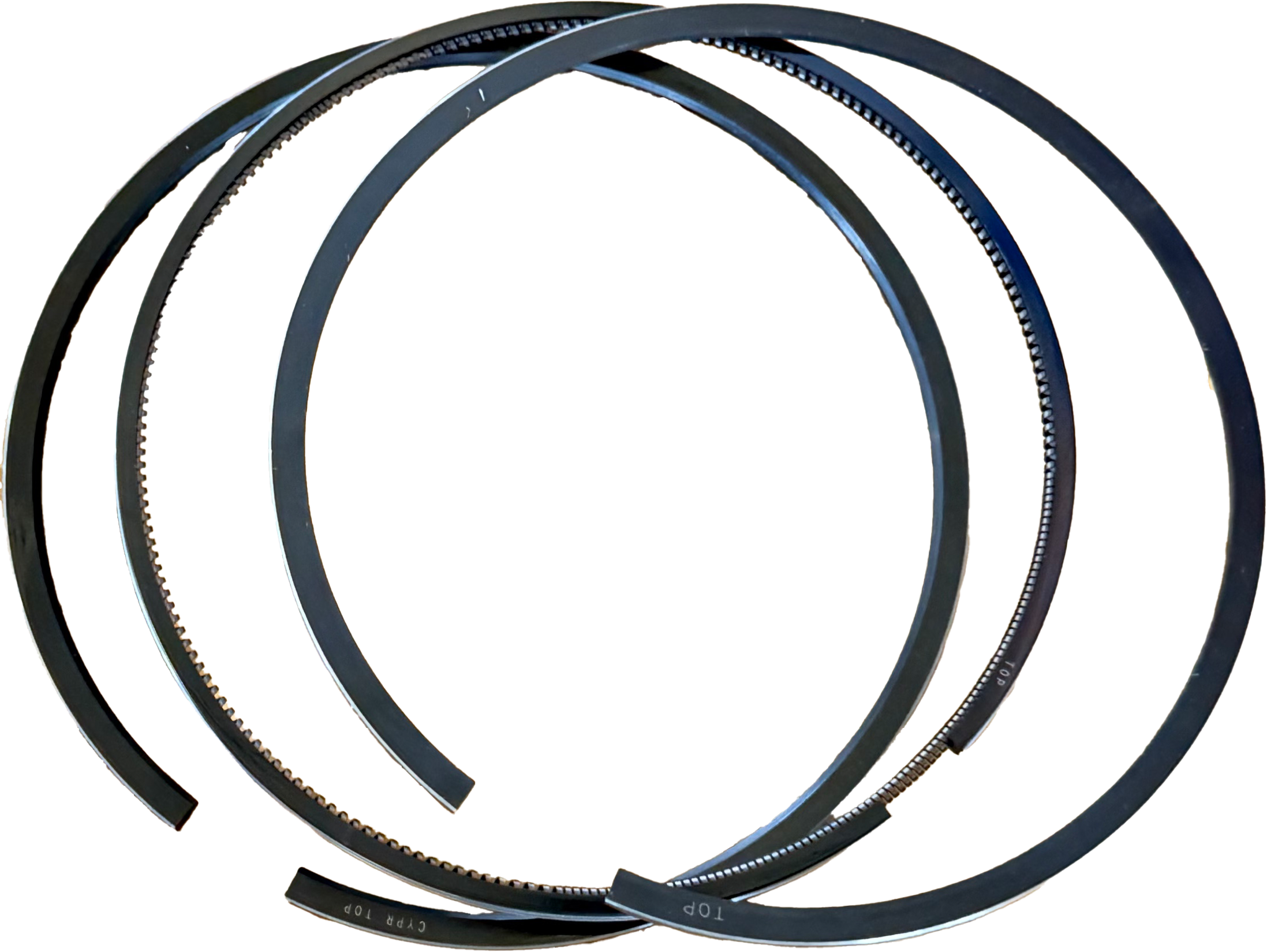

1。ピストンリングアセンブリの構成

通常、関数によって分類される2〜3個のピストンリングで構成されています。

ガスリング（圧縮リング）

機能：ガス漏れを防ぐために燃焼室を密封します。ピストンからシリンダー壁に熱を伝達します。

数量：一般的に1-2トラック、最初のトラックには最も厳しい作業環境（高温と高圧）があります。

材料：主に高強度鋳鉄、鋼、またはクロム/モリブデンコーティング（耐摩耗性の強化）。

オイルリング

機能：シリンダーの壁に余分なオイルを削り、均一なオイルフィルムを形成し、オイルが燃焼室に入るのを防ぎます（燃焼を避けるため）。

構造：単一のピース（スプリング膨張リング付き）または組み合わせ（上下のスクレーパーブレード+中央の裏地リング）です。

2。ピストンリングアセンブリの関数

密閉された燃焼室：圧縮およびパワーストローク中にガスが漏れないことを確認し、シリンダーの圧力を維持します。

オイルコントロール潤滑：オイルリングは、シリンダー壁の中程度の潤滑を維持し、摩擦と摩耗を減らします。

熱伝導：ピストンによって吸収された熱の70％以上をシリンダー壁に移し、ピストンの過熱を防ぎます。

サポート機能：ピストンとシリンダーの壁の間の直接接触を減らし、摩擦抵抗を低下させます。

3.一般的なタイプと設計機能

長方形のリング：基本的なタイプ、良好なシーリングパフォーマンスですが、期間は長く実行されます。

コーンリング：接触領域を減らし、走り込みを加速し、潤滑を改善します。

ねじれたリング：設置後にねじれた変形を生成し、シーリングとオイルの擦り能力を高めます。

バレルリング：シリンダー壁の接触面は湾曲して摩擦を減らし、高速エンジンに適応します。

コンビネーションオイルリング：スチールスクレーパーブレードとスプリングライニングリングで構成され、オイルスクレイピング効果が向上します。

4.一般的な障害とメンテナンス

断層現象：

燃焼エンジンオイル（オイルリング障害またはエアリング摩耗）。

エンジンの出力は減少します（ガス環の密閉が不十分で、シリンダーの圧力が不十分なため）。

排気管は青い煙を放出します（油は燃焼室に入ります）。

メンテナンスポイント：

定期的にオイル消費を確認してください。

ピストンリングを交換するときは、同時にシリンダー壁の摩耗を確認する必要があります（必要に応じて、シリンダーを掘ります）。

取り付け中にリングのずらしたオープニング位置に注意してください（ガス漏れを避けるため）。

5。選択と設置のための注意事項

互換性：エンジンモデルに基づいて、正しいサイズ（リングの直径や厚さなど）を選択する必要があります。

オープニングクリアランス：リングがシリンダーに設置された後、開口部のクリアランスを測定する必要があります（小さすぎると簡単に行き詰まり、大きすぎると空気の漏れが発生する可能性があります）。

設置ツール：プロのピストンリングエキスパンダーを使用して、手動のリング壊しによる変形を避けます。

6。材料とプロセスの開発

PVD（物理的な蒸気堆積）コーティングやセラミックコーティングなどのコーティング技術は、耐摩耗性を高めます。

軽量設計：往復質量を減らし、エンジンの振動とエネルギー消費を低下させます。

ピストンリングアセンブリの性能は、エンジンの効率と寿命に直接影響するため、メンテナンスまたは交換中に技術仕様の厳格な順守が必要です。高性能エンジンの場合、互換性を確保するために、元のまたは同等の交換部品を使用することをお勧めします。
